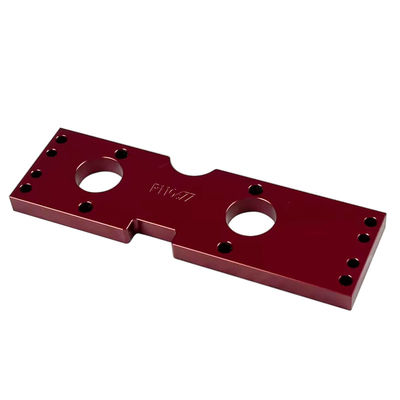

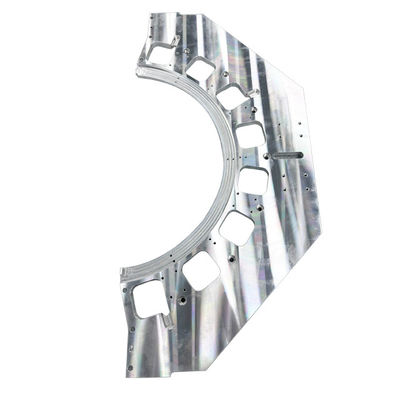

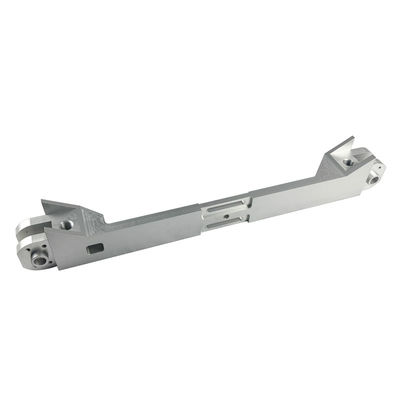

Partes de mecanizado CNC de color personalizado para productos de aluminio OEM aprobado

La industria manufacturera depende cada vez más de piezas mecanizadas de aluminio CNC de alta precisión para aplicaciones que requieren durabilidad ligera y excelente maquinabilidad. Como fabricante experimentado de mecanizado CNC, nos especializamos en la producción de piezas mecanizadas de aluminio CNC de alta calidad para aplicaciones aeroespaciales, automotrices, médicas e industriales.

Directrices de diseño CNC

Un desafío que se encuentra a menudo al diseñar piezas mecanizadas CNC es la falta de estándares específicos de la industria. A medida que los fabricantes de máquinas y herramientas CNC continúan mejorando sus capacidades tecnológicas, los límites de lo que es posible continúan expandiéndose. La siguiente tabla resume los valores recomendados y factibles para algunas características comunes en piezas mecanizadas CNC.

Fresado de cavidades profundas: Una cavidad se considera profunda si su profundidad es mayor que seis veces el diámetro de la herramienta. Utilizando herramientas especializadas (profundidad máxima: 35 cm con una fresa de extremo de 1 pulgada de diámetro), se puede lograr una relación diámetro de la herramienta a profundidad de la cavidad de 30:1.

Las fresas de extremo tienen un borde de corte inferior plano o ligeramente redondeado. Otros radios de suelo se pueden mecanizar con herramientas de extremo de bola. Es una buena práctica de diseño utilizar el valor recomendado, ya que esta es la opción preferida del maquinista.

Mecanizado de agujeros con diámetros no estándar

Para agujeros con diámetros no estándar, se deben utilizar fresas de extremo para el mecanizado. En este caso, se aplica el límite máximo de profundidad de la cavidad y se debe consultar el valor máximo de profundidad recomendado. Para agujeros más profundos que el valor típico, se deben utilizar taladros especiales para el mecanizado, con un diámetro mínimo de 3 mm. Los agujeros ciegos mecanizados con taladros tienen un fondo cónico (ángulo de 135 grados), mientras que los agujeros mecanizados con fresas de extremo tienen un fondo plano.

En el mecanizado CNC, no hay una preferencia particular entre agujeros pasantes y agujeros ciegos.

Las roscas se cortan con machos de roscar, las roscas externas con terrajas. Los machos y las terrajas se pueden utilizar para cortar roscas de hasta M2. Las herramientas de roscado CNC son comunes y preferidas por los maquinistas, ya que limitan el riesgo de rotura del macho. Los cortadores de roscas CNC pueden cortar roscas de hasta M6.

Para roscas en agujeros ciegos cortados con un macho (es decir, todas las roscas más pequeñas que M6), se debe agregar una longitud sin roscar igual a 1,5 veces el diámetro nominal a la parte inferior del agujero. Cuando se pueden utilizar herramientas de roscado CNC (es decir, roscas mayores que M6), el agujero se puede roscar a lo largo de su longitud.

La mayoría de los talleres de mecanizado pueden mecanizar con precisión cavidades y agujeros utilizando herramientas de menos de 2,5 mm (0,1") de diámetro. Cualquier cosa por debajo de este límite se considera micromecanizado. Se necesitan herramientas especiales (micro taladros) y experiencia para mecanizar estas características porque la física del proceso de corte cambia a esta escala. Por lo tanto, se recomienda evitar su uso a menos que sea absolutamente necesario.

Nuestras tolerancias son 2768 Media o Fina. Si no se especifican las tolerancias, el socio de fabricación utilizará el grado 2768 seleccionado.

Las tolerancias definen los límites de las dimensiones aceptables. Las tolerancias alcanzables varían según las dimensiones básicas y la geometría de la pieza. Los valores anteriores son pautas razonables.

El texto grabado es preferible al texto en relieve porque se elimina menos material. Se recomienda una fuente sans serif (como Arial o Verdana) con un tamaño mínimo de -20. Muchas máquinas CNC están preprogramadas para estas fuentes.

Preguntas frecuentes:

P: ¿Es usted una empresa comercial o un fabricante?
R: Somos una fábrica.

P: ¿Cómo puedo obtener una cotización?
R: Para recibir una cotización, envíenos dibujos en formatos como IGS, DWG, STEP, etc., junto con un PDF detallado. Si tiene algún requisito específico, inclúyalos en la solicitud y le proporcionaremos asesoramiento profesional para su referencia.

P: ¿Qué pasa si no tengo un dibujo?
R: En tales casos, puede proporcionarnos muestras o dibujos. Tenga la seguridad de que garantizaremos la seguridad y confidencialidad de cualquier dibujo proporcionado.

P: ¿Cuál es su tiempo de entrega?
R: Normalmente, se tarda entre 7 y 14 días en preparar las piezas. Contamos con sistemas para garantizar la entrega oportuna.

P: ¿Cómo envía los productos? ¿Cuáles son los detalles del embalaje?
R: Para pedidos de pequeñas cantidades, tenemos asociaciones con servicios de mensajería como TNT, FEDEX, UPS, etc. Para cantidades mayores, hay opciones de envío aéreo o marítimo disponibles. Tenemos detalles de embalaje estándar, pero si tiene algún requisito específico, estamos dispuestos a ayudarle.

P: ¿Proporcionan muestras? ¿Hay un cargo extra?
R: Sí, podemos proporcionar muestras, pero puede haber un cargo extra por ellas.

P: ¿Cuáles son sus condiciones de pago? ¿Cómo puedo realizar el pago?
R: Nuestras condiciones de pago son 50% T/T (transferencia bancaria) por adelantado, con el pago del saldo adeudado antes del envío. Si tiene alguna otra pregunta, no dude en contactarnos.
